| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | BOZHONG |
| ได้รับการรับรอง: | ISO, SGS,BV,TUV,3.1 |
| หมายเลขรุ่น: | 16Mo |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000KG |
| ราคา: | USD.9-1.9/KG FOB SHANGHAI |
| รายละเอียดการบรรจุ: | แพ็คเกจมาตรฐานสมุทร |
| เวลาการส่งมอบ: | 7-35 วันตามปริมาณการสั่งซื้อของคุณ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 10000tons ต่อเดือน |
| วัสดุ: | แผ่นเหล็กโลหะผสม | มาตรฐาน: | กับฉัน |
|---|---|---|---|
| ระดับ: | 16MO3 | เงื่อนไขการจัดส่ง: | เตา Normalized ; รีดร้อน |

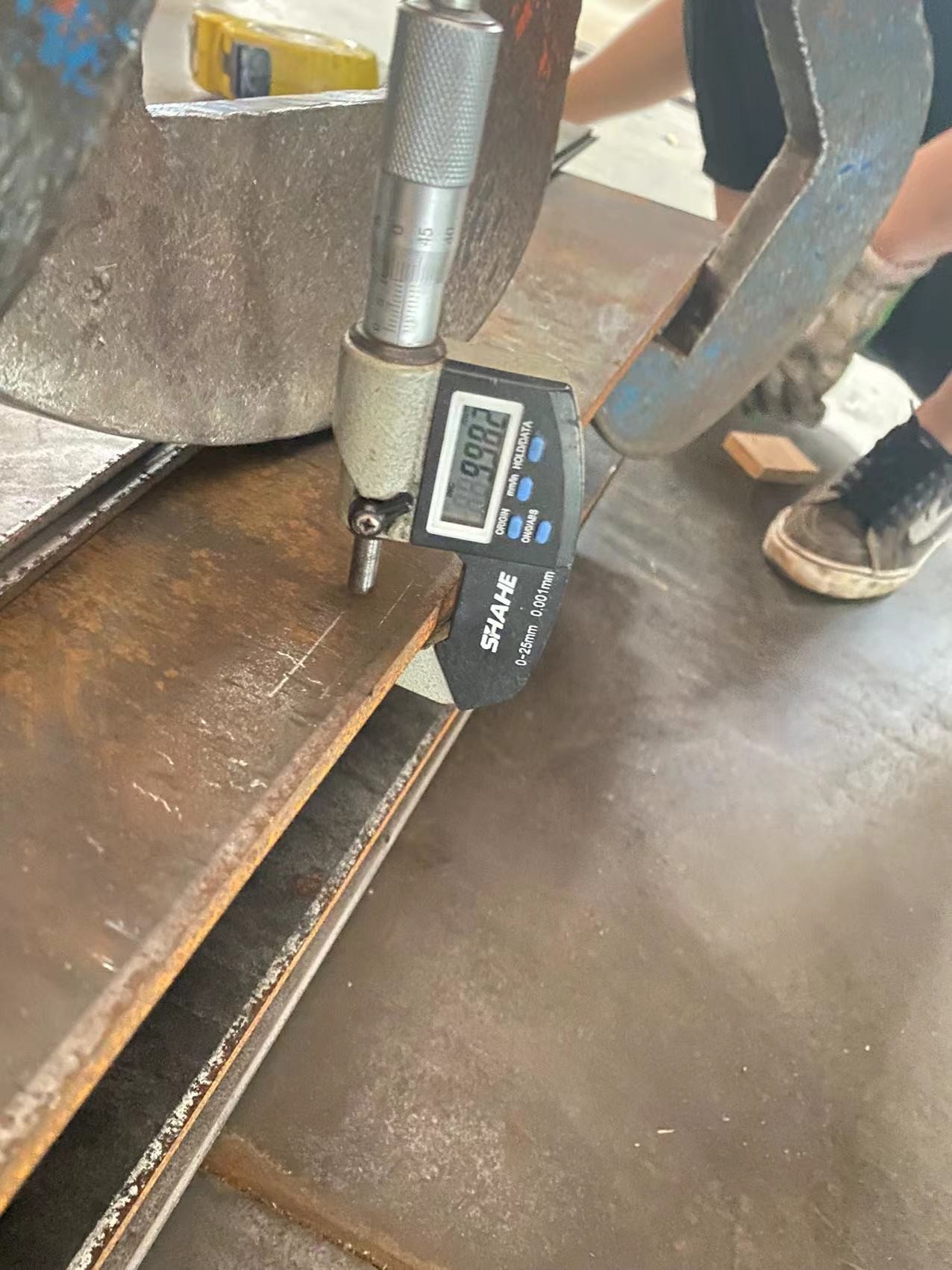

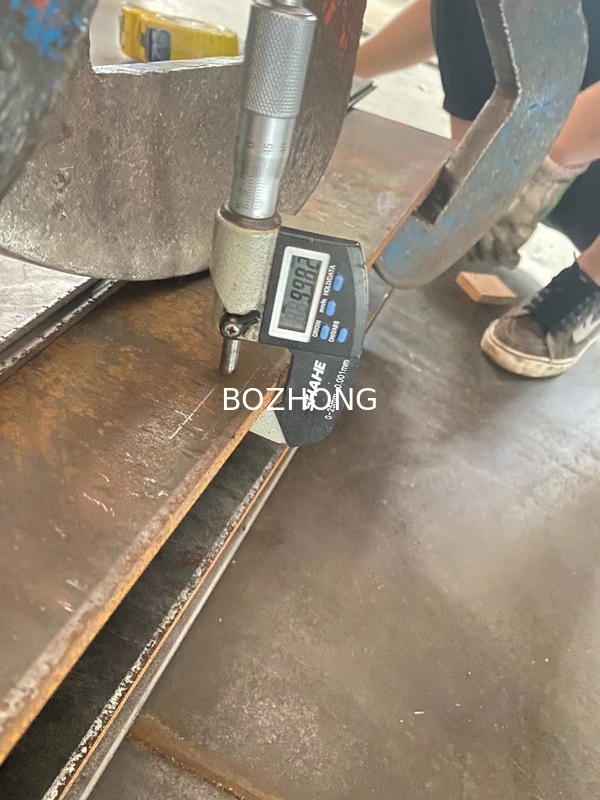

| การประมวลผลเพลท: | การทดสอบการเจาะ / การเจียรด้วยเครื่องจักร | ความหนา: | 5-150mm |
| ความกว้าง: | 1,500 มม. ถึง 2,500 มม. | ความยาว: | 6,000 มม. ถึง 12,000 มม. |
16mo3เป็นโลหะผสมเหล็กโครเมียมโมลิบดีนัมเกรดถังความดันที่ระบุ EN10028 สำหรับใช้ในอุณหภูมิการทำงานที่สูงขึ้น16mo3เหล็กเป็นเหล็กภาชนะรับความดันที่ใช้ในการใช้งานที่มีอุณหภูมิสูงตามEN 10028 2.มีการปรับปรุงคุณสมบัติทางกลและความต้านทานการคืบคืบที่ดีขึ้น ทำให้สามารถใช้งานได้ถึง 500 องศาเซลเซียสทำให้เหมาะสำหรับการใช้งานที่หลากหลายซึ่งเพลตจะต้องทำงานที่อุณหภูมิสูงอย่างต่อเนื่อง
วัสดุ 16mo3 ถูกใช้เป็นเหล็กเชื่อมได้ในการผลิตหม้อไอน้ำอุตสาหกรรมและภาชนะรับแรงดันเหล็กที่พบในอุตสาหกรรมน้ำมัน ก๊าซ และเคมีเนื่องจากเป็นวัสดุที่มีโครเมียมและโมลิบดีนัม ทำให้ 16Mo3 มีคุณสมบัติทนความร้อนและการกัดกร่อนได้ดีเยี่ยม
การใช้งานทั่วไปสำหรับ 16Mo3 ได้แก่ อุปกรณ์โรงไฟฟ้า ไอเสียอุตสาหกรรม ระบบระบายอากาศและเปลวไฟ และการรีไซเคิลของเสียและโรงเผาขยะนอกจากนี้ยังเป็นประโยชน์สำหรับเครื่องจักรที่ชิ้นส่วนต่างๆ จะยังคงร้อนอยู่เป็นระยะเวลานาน
ในโรงไฟฟ้า มีการใช้เป็นประจำในหม้อไอน้ำ ท่อฮีทเตอร์ฮีทเตอร์ ท่อสะสมและท่อไอน้ำร้อน ท่อเตา และท่อร้อยสายไฟ16Mo3 ยังใช้ในเครื่องแลกเปลี่ยนความร้อนประเภทต่างๆ ทั้งในอุตสาหกรรมน้ำมันและก๊าซต้นน้ำและปลายน้ำ
ตัวอย่างหนึ่งของการใช้เพลท 16Mo3 คือในกระบวนการผลิตเหล็กเองเตาหลอมเหล็กต้องใช้ลมร้อนจำนวนมากเพื่อเปลี่ยนเหล็กเป็นเหล็กกล้า และอากาศที่ส่งออกส่วนใหญ่จะถูกนำกลับมาใช้ใหม่เพื่อให้ความร้อนแก่อินพุตและลดต้นทุนตามธรรมเนียมแล้ว เตาหลอมเหล็กหลอมเหลวทำด้วยคาร์บอนมาตรฐานเหล็กภาชนะรับความดันแต่ 16Mo3 เป็นทางเลือกที่ดี เนื่องจากทนทานต่อความเค้นจากความร้อนจำนวนมากที่เกิดขึ้นในแต่ละวันได้ดีกว่า16Mo3 ยังมีความทนทานต่อการกัดกร่อนที่เกิดจากไนเตรตมากขึ้น เนื่องจากไนโตรเจนออกไซด์ถูกกำจัดออกจากส่วนผสมของเหล็กและการรวมกันของคุณสมบัตินี้สามารถเพิ่มอายุขัยของอุปกรณ์โรงงานที่สำคัญและลดเวลาหยุดทำงาน
สำหรับความต้านทานความร้อน 16Mo3 นั้นมาจากองค์ประกอบการผสมโมลิบดีนัม 0.32%
เกรด 16Mo3 มีจำหน่ายแล้วตั้งแต่Prosaic เหล็กและโลหะผสมและวัสดุมาพร้อมกับใบรับรองการทดสอบและการปั๊มโปรดดูข้อมูลทางเทคนิคสำหรับเกรดนี้ด้านล่าง...16Mo3 เหล็กส่วนใหญ่จะใช้สำหรับหม้อไอน้ำและภาชนะรับความดันที่มีอุณหภูมิสูงตามEN 10028–2 (2003).เทียบเท่ากับ 15D3 (AFNOR 36206 ) และUNI5869 16Mo316Mo3 พร้อมแผ่นเหล็กโลหะผสมโมลิบดีนัมซึ่งส่วนใหญ่ใช้สำหรับสร้างภาชนะรับความดันและหม้อไอน้ำเงื่อนไขการส่งมอบของเกรดนี้จะเป็น Normalized.16Mo3 คือ aเหล็กกล้าโครเมียมโมลิบดีนัมซึ่งมีคุณสมบัติทนความร้อนและการกัดกร่อนได้ดีเยี่ยม
16MO3 เทียบเท่า
ความหนาตั้งแต่ 5 มม. ถึง 200 มม.
ความกว้าง: ตั้งแต่ 1,500 มม. ถึง 2,500 มม.
ความยาว: ตั้งแต่ 6,000 มม. ถึง 12,000 มม.
คุณสมบัติทางเคมีของแผ่นเหล็ก 16mo3
| ระดับ | ค | ซิ | มิน | พี | ส | Cr | โม | นิ | Nb | Ti | วี | อัล | นู๋ | Cu |
| 16Mo3 | 0.12/0.20 | 0.35 | 0.40/0.90 | 0.025 | 0.010 | 0.030 | 0.25/0.35 | 0.30 | – | – | – | – | 0.012 | 0.30 |
| ระดับ | ความหนา | อุณหภูมิ (° C) | |||||||||
| 50° | 100° | 150 ° | 200° | 250° | 300 ° | 350 ° | 400 ° | 450 ° | 500 ° | ||
| (มม.) | MPa | MPa | MPa | MPa | MPa | MPa | MPa | MPa | MPa | MPa | |
| 16Mo3 | ≤16 | 273 | 264 | 250 | 233 | 213 | 194 | 175 | 159 | 147 | 141 |
| >16 ≤40 | 268 | 259 | 245 | 228 | 209 | 190 | 172 | 156 | 145 | 139 | |
| >40 ≤60 | 258 | 250 | 236 | 220 | 202 | 183 | 165 | 150 | 139 | 134 | |
| >60 ≤100 | 238 | 230 | 218 | 203 | 186 | 169 | 153 | 139 | 129 | 123 | |
| >100 ≤150 | 218 | 211 | 200 | 186 | 171 | 155 | 140 | 127 | 118 | 113 | |
| >150 ≤250 | 208 | 202 | 191 | 178 | 163 | 148 | 134 | 121 | 113 | 108 | |
