| ชื่อแบรนด์: | BOZHONG |
|---|---|
| ได้รับการรับรอง: | ISO / TUV / DNV |
| หมายเลขรุ่น: | F304 / 304L Forged RF Welded Neck |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุสมุทรหรือตามความจำเป็น |
| เวลาการส่งมอบ: | 3--10days |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ MoneyGram |
| สามารถในการผลิต: | 10000TON / เดือน |
| คำอธิบาย: | หน้าแปลนสแตนเลส F304 / 304L ฟอร์จ RF รอยคอ | เกรด: | F304 / 304L |
|---|---|---|---|
| มีรูป: | รอบหรือตามความจำเป็น | พื้นผิว: | ใบหน้ายก (RF) |
| ชนิด: | หน้าแปลนเชื่อม | การเชื่อมต่อ: | การเชื่อมโลหะ |
| แสงสูง: | หน้าแปลนจานสแตนเลสเอสเอสหน้าแปลนตาบอด,ss blind flange |
||

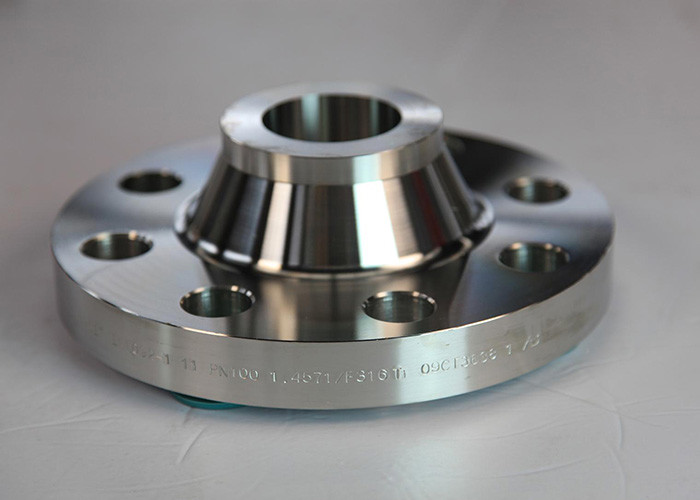

Weld Neck Flanges มีฮับที่เรียวยาวและมักจะใช้สำหรับงานที่มีแรงดันสูง เมื่อสั่งหน้าแปลนคอเชื่อมเป็นสิ่งสำคัญที่จะต้องระบุว่าจะใช้ท่อกำหนดเวลา นี่เป็นเพราะเส้นผ่าศูนย์กลางภายในของหน้าแปลนจะตรงกับเส้นผ่านศูนย์กลางด้านในของท่อของคุณ ข้อต่อที่เชื่อมชนกับหน้าแปลนนี้มีกับท่อพร้อมฮับเรียวทำให้หน้าแปลนนี้ทนต่อการทำฟิชชิ่งและการเชื่อมต่อที่แข็งแรงมาก ครีบเหล่านี้เหมาะอย่างยิ่งสำหรับความผันผวนของอุณหภูมิสูงและในสภาพแวดล้อมที่อาจมีการดัดงอและการจัดการกับครีบมาก
รายละเอียด:
1. เหล็กกล้าไร้สนิม: ASTM A 182, A 240
2. เกรด: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, เพล็กซ์สแตนเลส UNS S31803, 2205, ซูเปอร์เพล็กซ์สแตนเลส UNS S32750
3. ขนาด: ANSI B 16.5 ตั้งแต่ 1/2″ ถึง 24″ และคลาส 150 ถึง 2500 (ช่วงสมบูรณ์)
4. ความดัน: คลาส ANSI 150 ถึง 2,500
พื้นผิว:
ใบหน้ายก (RF)
ขอบเขตของระบบยุโรปสำหรับหน้าแปลนสแตนเลส
| ประเภทผิวซีล | ความดันเล็กน้อย PN / MPa (บาร์) | |||||||||
| 0.25 | 0.6 | 1 | 1.6 | 2.5 | 4 | 6.3 | 5 | 16 | 25 | |
| -2.5 | -6 | -10 | -16 | -25 | -40 | -63 | -100 | -160 | -250 | |
| ใบหน้ายก (RF) | DN10-300 | DN10-2000 | DN10-1000 | DN10-600 | DN10-400 | DN10-300 | DN10-250 | |||
| พื้นผิวนูน (MFM) | - | DN10-600 | DN10-400 | DN10-300 | - | |||||
| ลิ้นและร่อง (TG) | - | DN10-600 | DN10-400 | DN10-300 | - | |||||
| เครื่องบิน (FF) | DN10-3000 | DN10-2000 | - | |||||||
| หน้าข้อต่อวงแหวน (RJ) | - | DN15-400 | DN15-300 | DN15-250 | ||||||
| ขอบเขตของระบบอเมริกันสำหรับหน้าแปลนสแตนเลส | ||||||||||
| ประเภทผิวซีล | ความดันที่กำหนด PN / MPa (Class) | |||||||||
| 2 | 5 | 11 | 15 | 26 | 42 | |||||
| (£ 150) | (300LB) | (600LB) | (900LB) | (1500LB) | (2500LB) | |||||
| ใบหน้ายก (RF) | DN15-600 | DN15-300 | ||||||||
| (1/2“ ถึง 24″) | (1/2“ -12″) | |||||||||
| พื้นผิวนูน (MFM) | - | DN15-600 | DN15-65 | DN15-300 | ||||||
| (1/2“ ถึง 24″) | (1/2“ -2.1 / 2″) | (1/2“ -12″) | ||||||||
| ลิ้นและร่อง (TG) | - | DN15-600 | DN15-65 | DN15-300 | ||||||
| (1/2“ ถึง 24″) | (1/2“ -2.1 / 2″) | (1/2“ -12″) | ||||||||
| เครื่องบิน (FF) | DN15-600 | - | ||||||||
| (1/2“ ถึง 24″) | ||||||||||
| หน้าข้อต่อวงแหวน (RJ) | DN25-600 | DN15-600 | DN15-300 | |||||||
| (1/2“ ถึง 24″) | (1/2“ ถึง 24″) | (1/2“ -12″) | ||||||||
การประยุกต์ใช้:
เหล่านี้ส่วนใหญ่จะใช้ในการเชื่อมต่อความร้อนของท่อเมื่อมีความเป็นไปได้ของการขยายตัวของส่วนในขณะที่ความเครียดการดัดในการแต่งงานกัน
แหล่งน้ำมัน, นอกชายฝั่ง, ระบบน้ำ, การต่อเรือ, ก๊าซธรรมชาติ, ไฟฟ้า, โครงการท่อ ฯลฯ
แพคเกจ:
ผลิตภัณฑ์แปลนสแตนเลสบรรจุตามมาตรฐานสากลและกฎระเบียบเช่นเดียวกับการร้องขอของลูกค้า เราจะระมัดระวังเป็นอย่างยิ่งเพื่อหลีกเลี่ยงความเสียหายใด ๆ ในระหว่างการจัดเก็บหรือการขนส่งของหน้าแปลนสแตนเลส
